第三节 均布荷载作用下的内力计算


第５．３．１条 在均匀分布的竖向荷载作用下，Ｖ形折板屋盖的内折可视作没有侧移，只取出其中半折（折板法）或一折（梁法）进行内力计算。

第５．３．２条 Ｖ形折板纵向用折板法按下列规定计算：

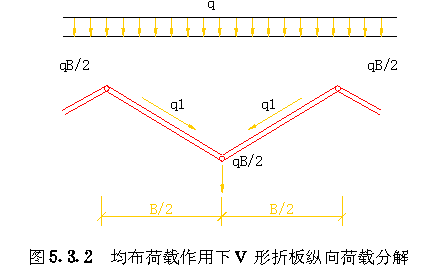

　　一、将竖向荷载换算至折缝荷载，并分解为板平面内荷载（图５．３．２） 　　　　
　　 ｑ1＝ｑＢ/(２ｓｉｎα) （５．３．２－１）
　　 式中 ｑ——竖向荷载；
　　 ｑ1——板平面内荷载；
　　 Ｂ——波宽（计算板自重时，Ｂ应扣除折缝宽度）；
　　 ａ——倾角，板平面与水平面的夹角。

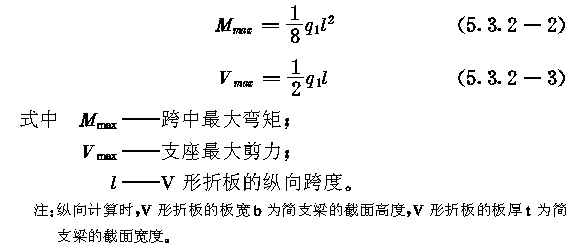

　　二、将半折Ｖ形折板当作受板平面内荷载作用的简支梁进行计算，跨中最大弯矩及剪力按下列公式计算：

第５．３．３条 Ｖ形折板纵向亦可取出一折中间Ｖ形折板，用梁法计算，但剪力仍应按折板法公式（５．３．２－３）计算。

第５．３．４条 Ｖ形折板横向按下列规定计算：

　　一、将竖向荷载分解成垂直于板平面内的荷载，（图５．３．４），即：ｑ２＝ｑ.ｃｏｓ２α（５．３．４－１）
式中 ｑ2——垂直于板平面内荷载。

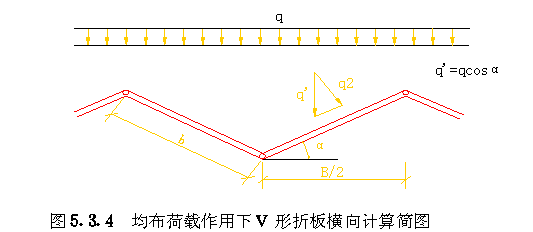

　　二、将半折Ｖ形折板当作受垂直于板平面内荷载的两边简支板进行计算，跨中最大弯矩为：
　　 Ｍ''ｍａｘ＝１/８.ｑ２ｂ２（５．３．４－２）
　　 式中 ｂ——Ｖ形折板板面宽度。
　　 注：横向计算时，计算跨度为板面宽度，简支板的截面高度为Ｖ形折板的板厚，截面宽度取１ｍ。

第５．３．５条 悬挑大于１．５ｍ的Ｖ形折板，纵向应按悬臂Ｖ形折板计算。

第５．３．６条 边折Ｖ形折板当有边梁或山墙支承时，边折Ｖ形折板视与内折相同，不另作计算。 当边折Ｖ形折板无边梁或无山墙支承时，应按以下规定计算：

　　一、纵向横向分析，在满足第６．５．１条的构造措施要求时，不另作计算。

　　二、当边折作用有其它非均布荷载时，按本规程附录一非均布荷载作用下Ｖ形折板的内力分析。
