附录四 常用施工机具简图

（一）锚具

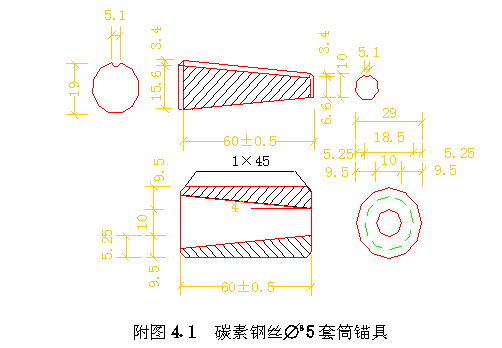

碳素钢丝套筒锚具，见 附图４．１ ；

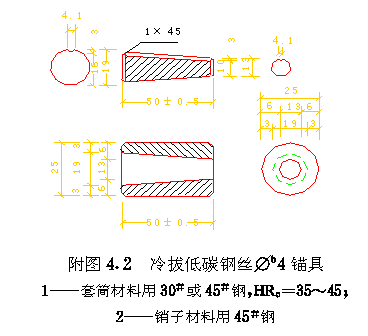

冷拔低碳钢丝锚具，见 附图４．２ ；

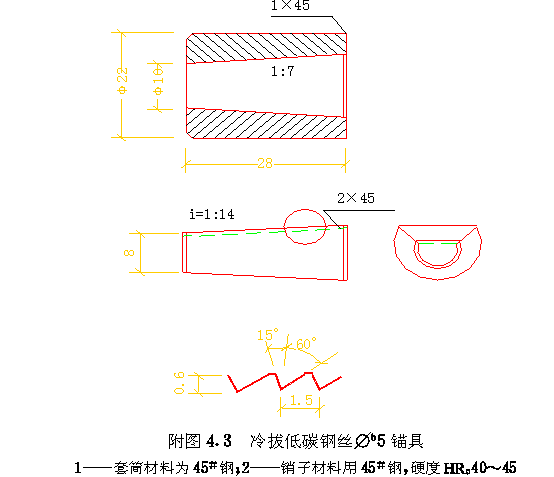

冷拔低碳钢丝锚具，见 附图４．３ 。
（二）测力器

弹簧测力器，见 附图４．４ ；

（三）张拉机

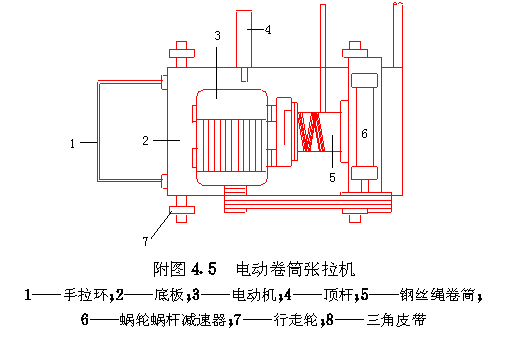

电动卷筒张拉机，见 附图４．５ ；
（四）吊具

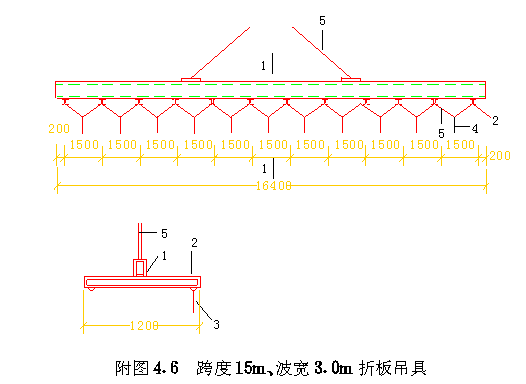

跨度１５ｍ、波宽３．０ｍ折板吊具，见 附图４．６ ；
１——主梁（槽钢２［３０）；
２——横梁（槽钢２［１０）；
３——主钢丝绳；
４——分钢丝绳；
５——接吊车大吊绳

　 （五）搬运推车
折板搬运推车，见 附图４．７ ；
（六）临时拉杆
临时拉杆简图，见 附图４．８ ；
　 （七）浇灌上缝混凝土活动模板
浇灌上缝混凝土活动钢模板简图，见 附图４．９ 。
