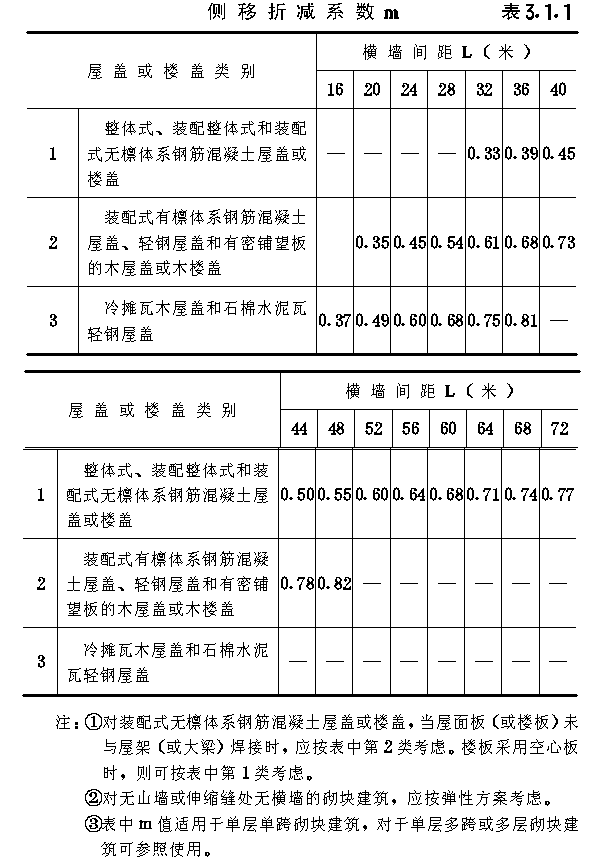

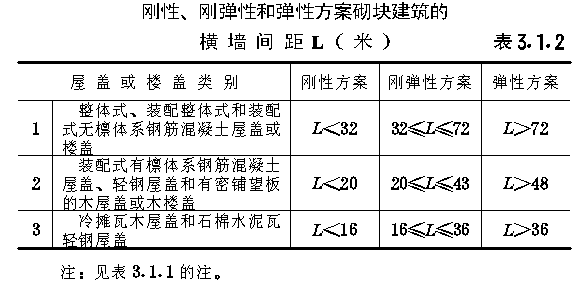

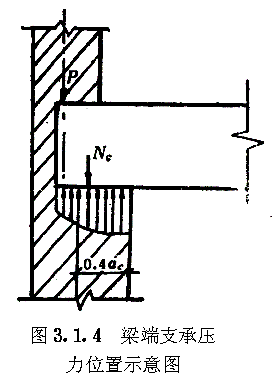

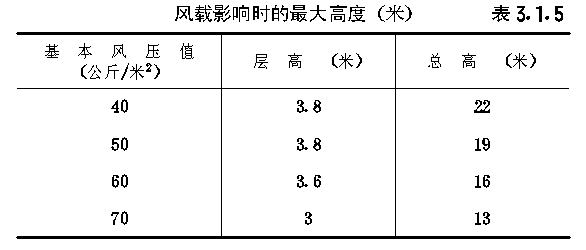

第三章 静力计算 第 ３．１．１ 条 砌块建筑的静力计算，根据其空间刚度，分别按下列三种方案进行： 一、刚性方案：在荷载作用下，墙、柱内力可按不动铰支承的竖向构件计算； 二、刚弹性方案‘：在荷载作用下，墙、柱内力可按考虑空间工作的侧移折减（侧移折减系数ｍ可按 表３．１．１ 采用）后的平面排架或框架计算，其计算方法参照附录三； 三、弹性方案：在荷载作用下，墙、柱内力应按有侧移的平面排架或框架计算。 第 ３．１．２ 条 设计砌块建筑时，可按 表３．１．２ 确定静力计算方案。 第 ３．１．３ 条 刚性和刚弹性方案砌块建筑的横墙，应符合下列要求： 一、横墙中开有洞口时，洞口的水平截面面积不超过横墙全截面面积的５０％； 二、横墙的厚度，一般不小于１８厘米； 三、单层砌块建筑的横墙长度，不小于其高度；多层砌块建筑的横墙长度，不小于其总高度的１/２。 四、横墙应与纵墙同时砌筑，否则应采取其他措施，以保证砌块建筑的整体刚度。 注：当横墙不能同时符合第一、二、三项要求时，应对横墙的刚度进行验算。如其最大水平变位值△ｍａｘ不超过下列规定时，仍可视作刚性或刚弹性方案砌块建筑的横墙： △ｍａｘ＝Ｈ/４０００ 式中 Ｈ——横墙的高度。 凡符合上式要求的一段横墙或其它结构构件如框架等，也可视作刚性或刚弹性方案砌块建筑的横墙。 第 ３．１．４ 条 刚性方案砌块建筑的静力计算，可按下列规定进行： 一、单层砌块建筑：在荷载作用下，墙、柱可视作上端不动铰支承于屋盖，下端嵌固于基础的竖向构件； 二、多层砌块建筑：在竖向荷载作用下，墙、柱在每层高度范围内，可近似地视作两端铰支的竖向构件；在水平荷载作用下，墙、柱可视作竖向连续梁； 三、对本层的竖向荷载，应考虑对墙、柱的实际偏心影响。当梁支承于墙上时，梁端支承压力Ｎｃ到墙内边的距离可取０．４ａｃ（ 图３．１．４ ），ａｃ为梁端有效支承长度。由上面楼层传来的荷载Ｐ，可视作作用于上一楼层的墙、柱的截面重心处。 当梁直接支承在砌体上时，梁端有效支承长度ａ０可按 下式 计算： 第 ３．１．５ 条 当刚性方案多层砌块建筑的外墙符合下列要求时，可不考虑风载的影响： 一、洞口水平截面面积不超过全面积的２/３； 二、居高和总高不超过 表３．１．５ 的规定； 三、屋面自重不小于８０公斤/平方米。 当必须考虑风荷载时，风载引起的弯矩Ｍ，可近似地按下式计算： Ｍ＝ｑＨ ２ /１２ 第 ３．１．６ 条 带壁柱墙的计算截面的翼缘宽度Ｂ，可取窗间墙的宽度；当无门窗洞口时，可取： Ｂ＝ｂ＋２/３Ｈ≤Ｌ 式中 ｂ——壁柱宽度； Ｈ——层高； Ｌ——壁柱间距。 |
