参考资料一砌块剪力墙结构抗弯强度验算

一、水平荷载分配

地震区采用中型砌块建筑时，每个楼层都应当设置钢筋混凝土圈梁，此圈梁一般兼作开洞剪力墙的连系梁。当梁的强度满足下式要求时，在地震力作用下可考虑在梁两端形成塑性铰，并按本方法进行结构的荷载分配和抗弯强度验算:

１．２Ｍｌｆ ≤Ｍｌｕ ≤ＭｌＱ /１．２（１）

式中Ｍｌｆ ——连系梁抗裂弯矩；
Ｍｌｕ ——按纵向钢筋计算的连系梁极限抗弯矩；
ＭｌＱ＝ｌＱｋｈ ——按斜截面抗剪强度计算的连系梁极限抗弯矩。

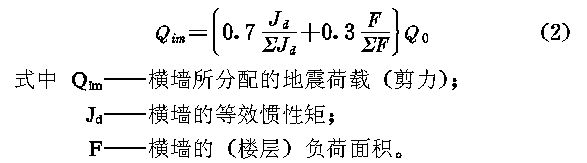

（一）纵、横向地震荷载（包括风荷载）由纵、横墙分别承担。纵向地震荷载按墙体刚度ＥＪｄ比分配给各纵墙。横向地震荷载的７０％按各横墙刚度ＥＪｄ比进行分配，其余３０％按各横墙的（楼层）负荷面积比分配，即下式：

（二）砌块剪力墙等效惯性矩Ｊｄ，按下列公式计算：

二、抗弯强度验算

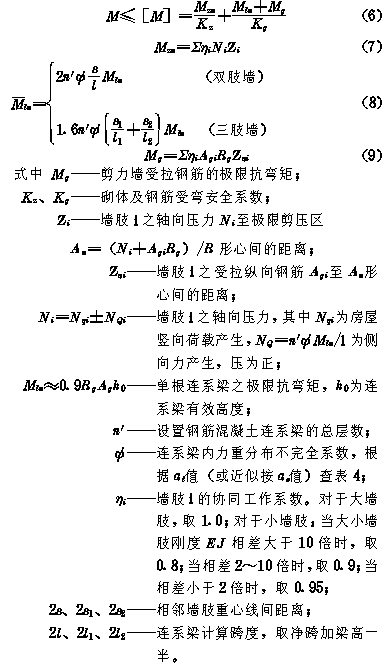

砌块剪力墙结构的抗弯强度，按下列公式验算（图１）：

三、计算实例今以兰州粉煤灰砌块建筑足尺抗震试验模型为例，验算在７度地震作用下之抗弯强度。

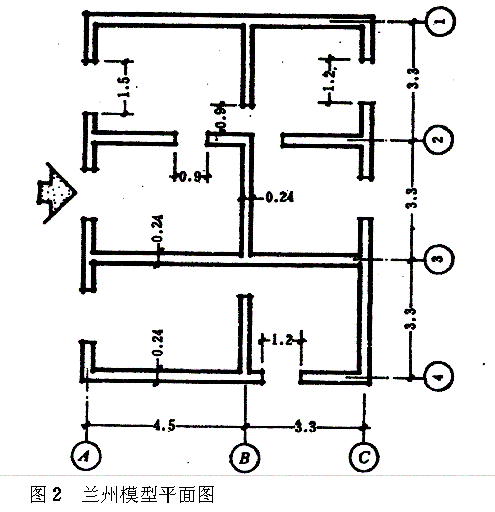

（一）主要技术条件五层，层高ｈ＝２．８ｍ，三开间，平面布置见图２。砌块抗压强度大于１００号，底层砂浆强度Ｒ２＝５８．４ｋｇ/平方厘米②轴横墙连系梁，系钢筋混凝土现浇圈梁兼，尺寸为２４×３０ｃｍ（包括楼板厚），

上下各配２直径１０钢筋，２００号混凝土；④轴横墙窗过梁下部为钢筋混凝土圈梁，上部为砌块，高９０厘米；连梁总高为１．２米。产生地震力之建筑物总重量Ｗ＝４３７．３ｔ。

（二）截面几何特征

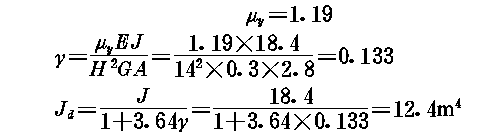

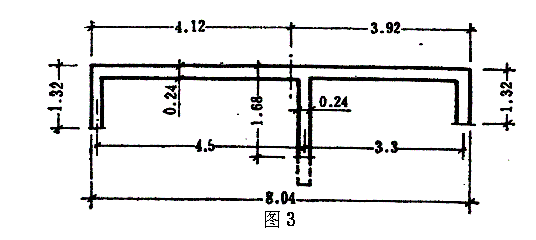

①轴墙（图３）：

Ａ＝２．８ｍ２

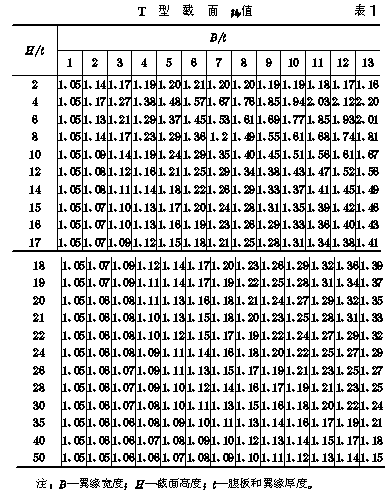

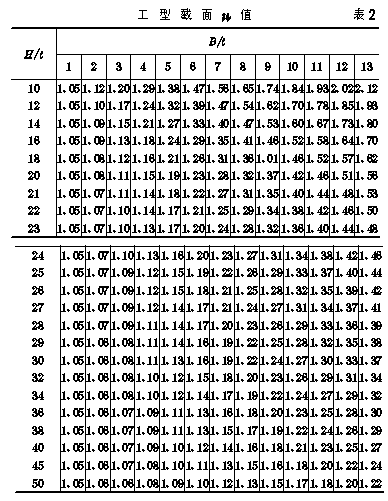

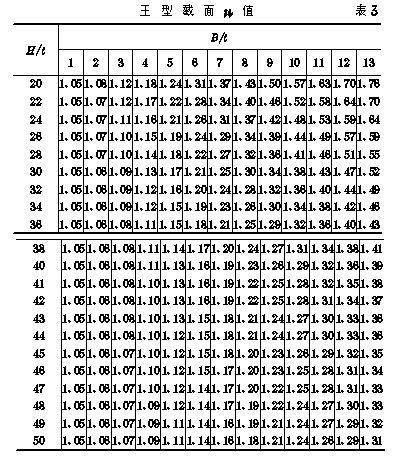

Ｊ＝１８．４ｍ４查表３得：

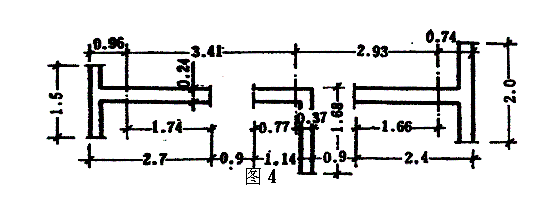

②轴墙（图４），结果：

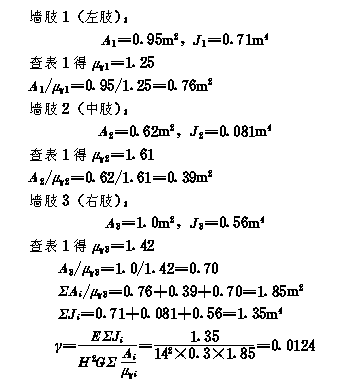

③轴墙（图５）：

Ａ＝３．１ｍ２

Ｊ＝２２．８ｍ４

μｙ＝１．２６

γ＝０．１５８

Ｊｄ＝１４．５ｍ４

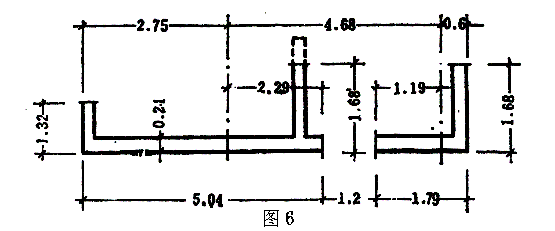

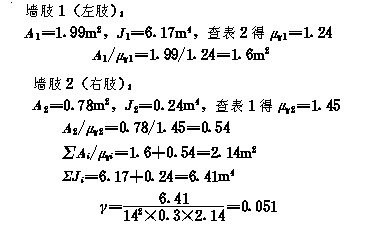

④轴墙（图６）：结果

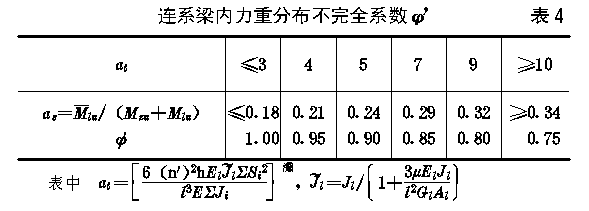

（三）连系梁对墙肢总极限约束弯矩

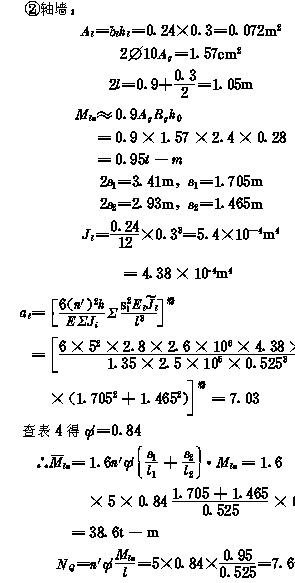

②轴墙,按下式计算：

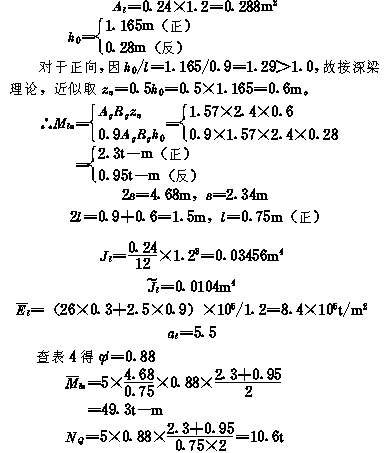

④轴墙，按下式计算：

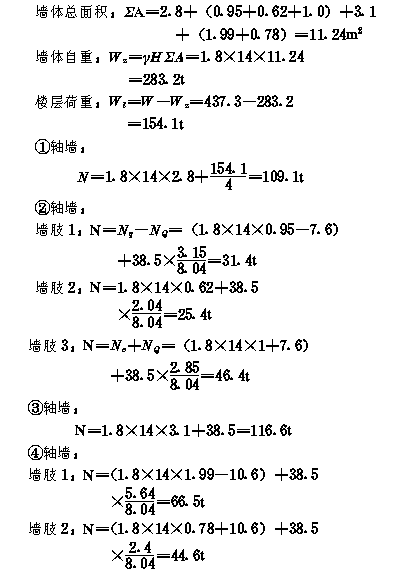

（四）墙肢轴向压力按下式计算：

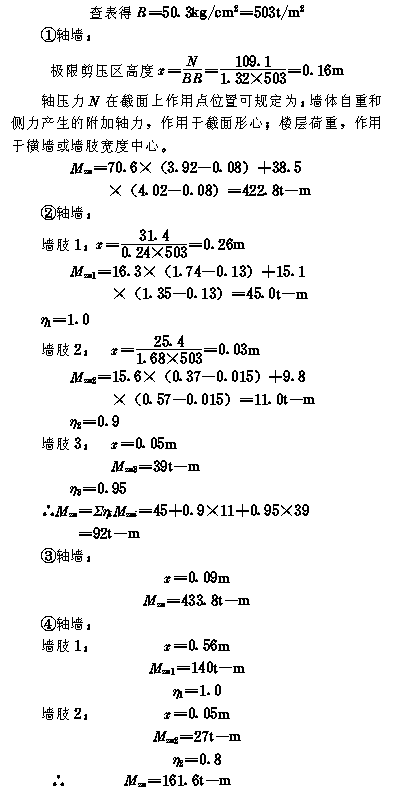

（五）墙体极限抗弯矩计算

（六）地震力计算

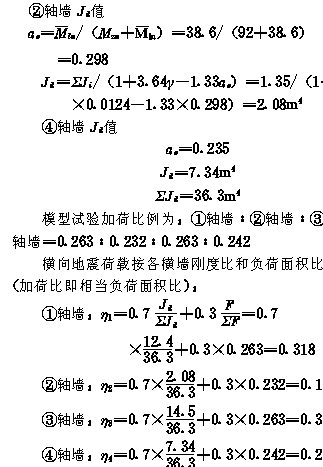

１．地震力分配系数的确定,按下式计算：

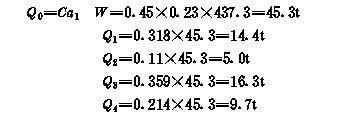

２．各横墙之地震力计算

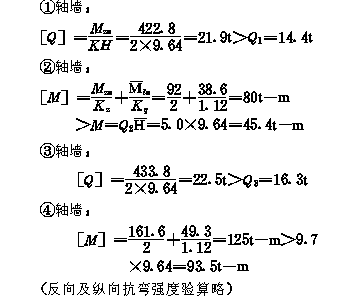

（七）强度验算，按下式计算：
