附录六 具有少量镶砖的砌块墙体的计算

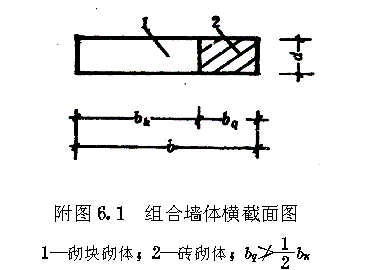

１．砌体横截面内具有少量镶砖的组合墙体（附图６．１）受压时，应分别按照下列公式进行计算：

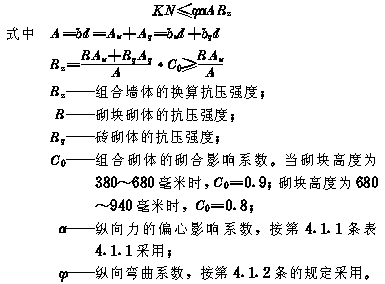

（１）对墙体厚度ｄ方向的计算 公式

（２）对墙体宽度ｂ方向的计算

当沿墙宽ｂ方向承受垂直偏心荷载时，还应对宽度方向按偏心受压构件进行计算。

①组合墙体横截面的重心应按换算成同一材料的截面（Ａｚ）的重心采用。 换算截面时，砌块砌体和砖砌体的宽度分别按其实际宽度（ｂκ或ｂｑ）采用，而厚度应按下式计算：

砌块砌体的厚度ｄκ＝ｄ；

砖砌体的厚度ｄｑ＝ｄ×(Ｒｑ/Ｒ)。

②墙体偏心受压时，按下式计算：

ＫＮ≤φＡｃＲｚｃ

式中 φ——纵向弯曲系数，按第４．１．２条的规定采用；
Ａｃ——应力图形为矩形时，组合墙体受压部分的截面面积；
Ｒｚｃ——组合墙体受压部分的换算抗压强度。

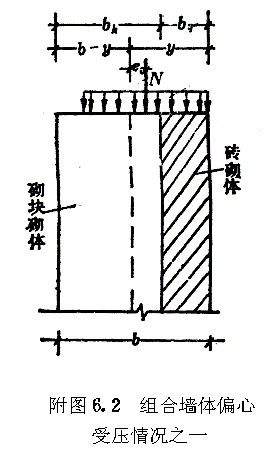

当荷载Ｎ作用点偏向砖砌体一边时（附图６．２） 公式

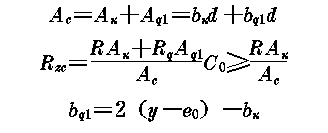

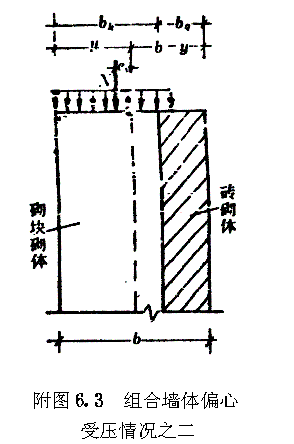

当荷载Ｎ作用点偏向砌块砌体一边时（附图６．３） 公式

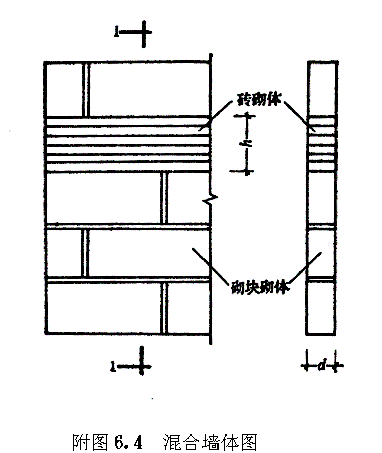

２．在砌块墙体中有水平砖砌体带的混合墙体（附图６．４）受压时，应按下式计算：
