附录三 砌块砌体抗压强度的试验方法

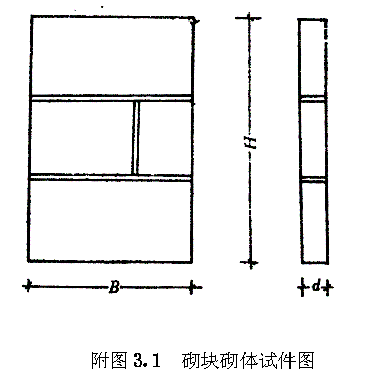

１．试件规格和材料 试件高度Ｈ以三皮砌块的高度为准，厚度ｄ为砌块厚度，宽度Ｂ以主规格砌块长度为准，砌体中部应有一条垂直灰缝，试件形状如 附图３．１ 所示。

试件所用砌块的强度按附录一的方法确定；砂浆试块与砌体在同样条件下养护，并在砌体试验时进行抗压试验，每组砌体至少做一组砂浆试块。

２．试件砌筑方法 砌体的砌筑按本规程有关条文进行。试件砌筑在平整的地坪或钢垫板上，试件顶部用１∶３水泥砂浆抹平，其厚度以１０毫米为宜。竖向轴线误差不得超过５毫米。试件一般在室内自然条件下养护。

３．试验 试件的轴心受压试验在长柱压力机或静力试验台座上进行，如上下压头面积不足时，需加具有足够刚度的垫梁。 试验前将试件尺寸、质量等情况进行检查、记录，然后按下列步骤进行：

（１）对中：使荷载中心与砌体几何中心相重合。

（２）加荷：采用分级加荷，每级荷载取破坏荷载的１/１０左右。每级荷载均匀连续施加，加荷速度一般为每分钟３～５公斤/平方厘米，每级荷载加完后恒载２～３分钟，以作观测和记录。

（３）观察：注意观察第一条裂缝出现和裂缝发展情况，记下初裂荷载，在裂缝处标出荷载吨位；当裂缝急剧增加和扩展，同时测力计上指针停顿及回转，即可认为试件失去承载能力，达到破坏状态，记下破坏荷载值，试验结束。

４．计算 砌体轴心受压的破坏强度按下式计算：

Ｒ＝(ＮΨ)/(φＡ)

式中 Ｒ——砌体的受压强度，以公斤/平方厘米计；
Ｎ——砌体的破坏荷载，以公斤计；
Ａ——砌体的受压毛面积，以平方厘米计；
φ——纵向弯曲系数，按本规程有关条文采用；
Ψ——截面换算系数（查照ＧＢＪ３—７３附录四）。
