第三节 构造柱及构造框架的构造要求

第４．３．１条 灰砂砖房屋应按表４．３．１的规定设置钢筋混凝土灰砂砖房屋构造柱、构造框架设置要求表４．３．１构造柱或构造框架。

第４．３．２条 构造柱和圈梁的截面尺寸和其他构造措施应按《建筑抗震设计规范》（ＧＢＪ１１－８９）的有关规定采用。

第４．３．３条 构造框架中柱的设置应符合下列要求：

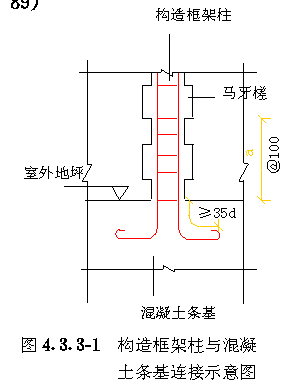

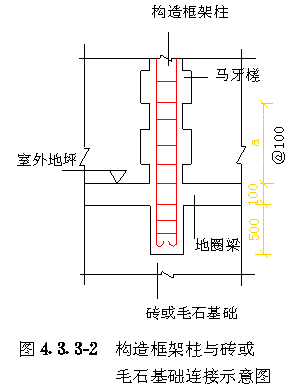

一、当房屋基础为混凝土条形基础时，柱必须从基础开始 (图４.３.３-１)；当基础为砖或毛石基础时，柱必须从室外地坪以下０．５ｍ开始，且应设置纵、横墙拉通的地圈梁（图４．３．３－２）。

二、构造框架柱的截面尺寸不应小于２４０ｍｍ×２４０ｍｍ，纵向钢筋不宜小于４Φ１４，箍筋不应小于Φ６，间距不应大于２００ｍｍ，房屋外墙阳角的构造框架柱可适当加大截面和配筋。

三、其他构造措施应符合《建筑抗震设计规范》（ＧＢＪ１１－８９）的有关规定。

注：α≥１/６层高且大于等于４５０ｍｍ。

第４．３．４条 构造框架中的圈梁设置应符合下列要求：

一、按表４．３．１设置构造框架的结构，必须在房屋的每个楼层设置圈梁，Ｈ沿房屋的纵横墙拉通，屋盖处必须采用现浇钢筋混凝土圈梁。

二、圈梁的截面尺寸不应小于２４０ｍｍ×１８０ｍｍ，圈梁的主筋不应小于４Φ６，箍筋不应小于直径６，间距不应大于２００ｍｍ。

三、采用现浇钢筋混凝土楼盖时，应利用伸入纵横墙的板带形成圈梁，其截面及配筋同本条二的规定。

四、圈梁的其他构造措施应符合《建筑抗震设计规范》（ＧＢＪ１１－８９）的有关规定。

第４．３．５条 构造框架中柱和圈梁的连接应符合下列要求：

一、柱与圈梁相交的节点应加密柱的箍筋，加密范围在圈梁上下不小于１/６层高和４５０ｍｍ，加密部分的箍筋间距不应大于１００ｍｍ。

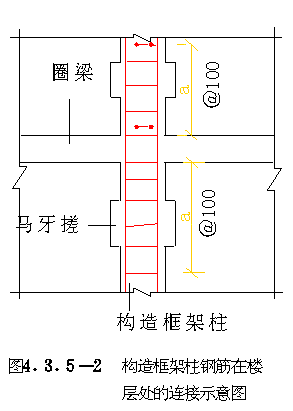

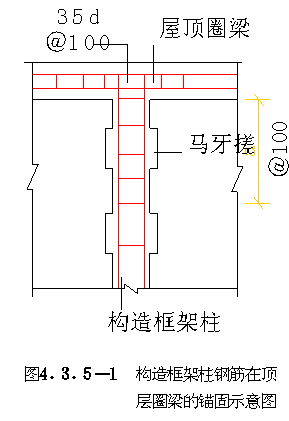

二、柱和圈梁必须有可靠的连接，柱内钢筋在顶层应锚入圈梁，圈梁的钢筋在穿过柱或锚入柱内，柱和圈梁钢筋的锚入长度不应小于３５ｄ和５００ｍｍ（图４．３．５－１、图４．３．５－２），钢筋锚入长度范围内的箍筋间距不应大于１００ｍｍ。

注：图中α≥１/６层高且大于等于４５０ｍｍ。
