５．２ 防护通风

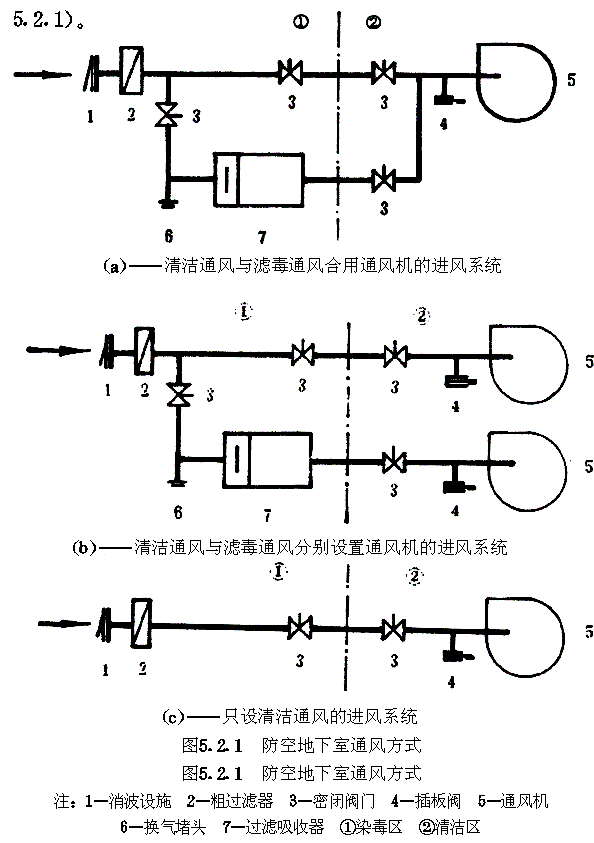

５．２．１ 防空地下室的进风系统，根据不同的通风方式应由消波装置、密闭阀门、过滤吸收器、通风机等防护通风设备组成（图５．２．１）。

图５．２．１防空地下室通风方式

５．２．２ 防空地下室的排风系统，根据不同情况应由消波设施、密闭阀门、自动排气阀门或防爆超压自动排气活门等防护通风设备组成（图５．２．２）。

图５．２．２排风系统

注：①排风竖井 ②厕所 ③简易洗消间 ④防毒通道 ⑤脱衣室 ⑥淋浴室 ⑦穿衣室 ⑧扩散室或扩散箱 １－防爆波活门 ２－自动排气阀门 ３－密闭阀门 ４－密闭门 ５－防护密闭门 ６－通风短管 ７－防爆超压自动排气活门 ８－排风管

５．２．３ 消波设施的选择，应根据抗力要求、清洁通风量以及防护通风设备的允许压力等因素确定。当平时通风与战时通风合用消波设施时，应选用门式防爆波活门。

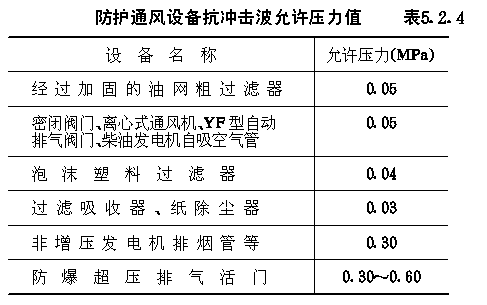

５．２．４ 进、排风系统上的防护通风设备抗冲击波的允许压力值不应小于表５．２．４的规定。

防护通风设备抗冲击波允许压力值表５．２．４

５．２．５ 设置在染毒区的进、排风管，应采用２～３ｍｍ厚的钢板焊接成型，风管应有０．５％的坡度坡向室外。

５．２．６ 穿过密闭墙的风管，应采取相应的防护密闭措施。

５．２．７ 防爆超压排气活门宜直接安装在外墙上，代替抗力不大于０．３ＭＰａ的排风消波设施，其数量应根据滤毒通风时的排风量确定。

５．２．８ 自动排气阀门的选用和设置，应符合下列要求。

５．２．８．１ 数量应根据滤毒通风的排风量确定。

５．２．８．２ 与相邻的通风短管或密闭阀门应错开布置。

５．２．８．３ 不应设在密闭门的门扇上。

５．２．９ 滤毒通风时，防空地下室室内应保持３０～５０Ｐａ的超压。

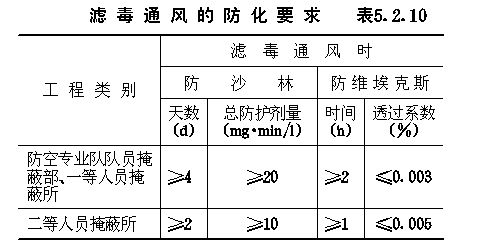

５．２．１０ 滤毒通风设计中的防化要求应根据表５．２．１０采用。

５．２．１１ 战时主要出入口最小防毒通道的换气次数，二等人员掩蔽所应保证每小时３０～４０次；其它类型的防空地下室应保证每小时４０～５０次。

５．２．１２ 防空地下室滤毒通风的新风量不仅应满足第５．１．５条的人员新风量要求，而且应满足第５．２．１１条的防毒通道换气次数的要求。

滤毒通风的防化要求表５．２．１０

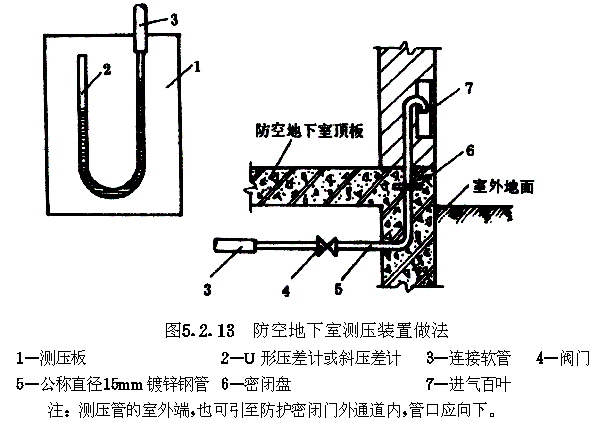

５．２．１３ 设有滤毒通风的防空地下室，应在口部值班室或风机室设测压装置。该装置可由Ｕ形压差计或斜压差计、连接软管、阀门和通至室外的镀锌钢管组成（图５．２．１３）。

图５．２．１３防空地下室测压装置做法

５．２．１４ 仅供战时使用的防护通风设备，平时可暂不安装，但应有完整的施工设计图纸，在施工时将有关的预埋件等一次安装就位，并采取可靠的防锈蚀等保护措施。
