４．７ 构造规定

４．７．１ 防空地下室结构选用的材料强度等级不应低于表４．７．１的规定。

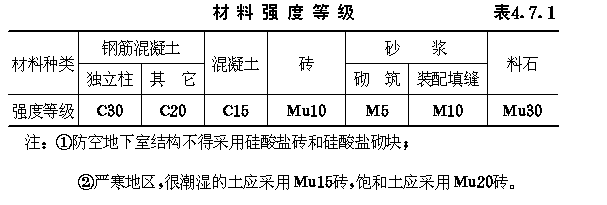

材料强度等级表４．７．１

４．７．２ 防空地下室结构构件最小厚度应符合表４．７．２规定。

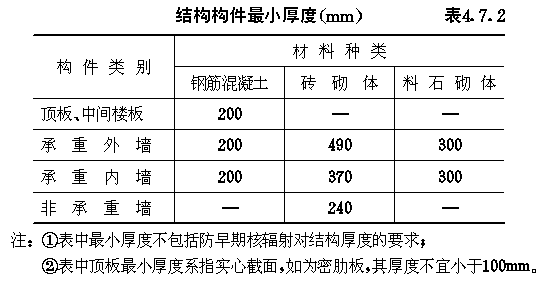

结构构件最小厚度（ｍｍ）表４．７．２

４．７．３ 防空地下室结构变形缝的设置应符合下列规定。

４．７．３．１ 在防护单元内不应设置沉降缝、伸缩缝。

４．７．３．２ 上部地面建筑需设置伸缩缝、抗震缝时，防空地下室可不设置。

４．７．３．３ 室外出入口与主体结构连接处，应设沉降缝。

４．７．３．４ 钢筋混凝土结构设置伸缩缝最大间距应按现行有关标准执行。

４．７．４ 钢筋混凝土受弯构件，宜在受压区配置构造钢筋，构造钢筋面积不小于受拉钢筋的最小配筋百分率；在连续梁支座和框架节点处，且不小于受拉主筋的１/３。

４．７．５ 双面配筋的钢筋混凝土板、墙体应设置梅花形排列的拉结钢筋，拉结钢筋长度应能拉住最外层受力钢筋。当拉结钢筋兼作受力箍筋，其直径及间距应符合箍筋的计算和构造要求（４．７．５）。

４．７．６ 连续梁及框架在距支座边缘１．５倍梁的截面高度范围内，箍筋配筋百分率应不低于０．１５％，箍筋间距不宜大于ｈｏ/４，且不宜大于主筋直径的５倍。对受拉钢筋搭接处，宜采用封闭箍筋，箍筋间距不应大于主筋直径的５倍，且不应大于１００ｍｍ。

图４．７．５拉结钢筋配制形式

４．７．７ 承受核爆动荷载的钢筋混凝土结构构件，纵向受力钢筋的配筋百分率最小值应符合表４．７．７的规定。

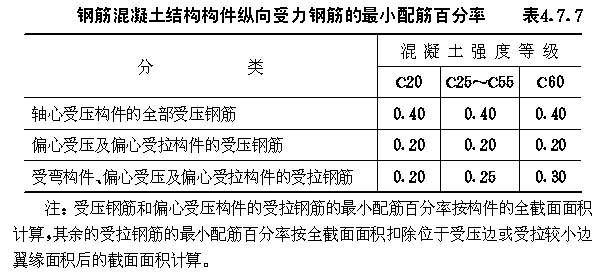

钢筋混凝土结构构件纵向受力钢筋的最小配筋百分率表４．７．７

４．７．８ 叠合板的构造应符合下列规定。

４．７．８．１ 叠合板的预制部分应作成实心板，板内主钢筋伸出板端不应小于１３０ｍｍ。

４．７．８．２ 预制板上表面应做成凸凹不小于４ｍｍ的人工粗糙面。

４．７．８．３ 叠合板的现浇部分厚度宜大于预制部分厚度。

４．７．８．４ 位于中间墙两侧的两块预制板间，应留不小于１５０ｍｍ的空隙，空隙中应加１Ф１２通长钢筋，并与每块板内伸出的主筋相焊不少于三点。

４．７．９ 混合结构应按下列规定设置圈梁。

４．７．９．１ 当防空地下室顶板采用叠合板结构时，沿内、外墙顶应设置一道圈梁，圈梁应设置在同一水平面上，并应相互连通，不得断开。圈梁高度不宜小于１８０ｍｍ，宽度应同墙厚，上下应各配置３根直径为１２ｍｍ的钢筋。箍筋直径不宜小于６ｍｍ，间距不宜大于３００ｍｍ。当圈梁兼作过梁时，应另行验算。顶板与圈梁的连接处（图４．７．９），应设置直径为８ｍｍ的锚固钢筋，其间距不应大于２００ｍｍ，锚固钢筋伸入圈梁的锚固长度不应小于２４０ｍｍ，伸入顶板内锚固长度不应小于ｌｏ/６（ｌｏ为板的净跨）。

４．７．９．２ 当防空地下室顶板采用现浇钢筋混凝土结构时，沿外墙顶部应设置圈梁。在内隔墙上，可间隔设置，其间距不宜大于１２ｍ，配筋同上款要求。

图４．７．９顶板与砖墙锚固钢筋

４．７．１０ 防空地下室砖墙转角处及交接处当未设构造柱时，应沿墙高每隔５００ｍｍ配置２Ф６拉结钢筋，且每边伸入墙内不宜小于１ｍ。

４．７．１１ 平板防护密闭门门框墙的构造应符合下列要求。

４．７．１１．１ 门框墙厚度不应小于３００ｍｍ。

４．７．１１．２ 门框墙的受力钢筋直径不应小于１２ｍｍ，间距不宜大于２５０ｍｍ，配筋率不宜小于０．２５％。

４．７．１１．３ 门洞四角的内外侧，应配置两根直径１６ｍｍ的斜向钢筋，其长度不应小于１０００ｍｍ（图４．７．１１）。

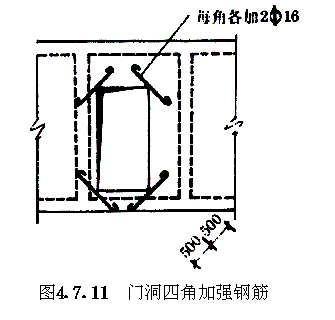

图４．７．１１门洞四角加强钢筋

４．７．１２ 防护密闭门、密闭门的钢制门框与门框墙之间应有足够的连接强度，相互连成整体。

４．７．１３ 防护密闭门、密闭门的门框与门扇应紧密贴合。

４．７．１４ 当战时采用挡窗板加覆土防护方式（图３．４．２９－ａ）时，通风采光窗的洞口构造应符合下列规定：

４．７．１４．１ 对砖砌外墙，在洞口两侧应设置钢筋混凝土柱，柱上端主筋应伸入顶板，并应满足锚固长度要求，柱下端如为条形基础，应嵌入室内地面以下５００ｍｍ（图４．７．１４－ａ）；当采用钢筋混凝土整体基础时，应将主钢筋伸入底板，并应满足锚固长度要求，柱断面不应小于２４０ｍｍ乘墙厚。

４．７．１４．２ 对砖砌外墙，在洞口两侧每６皮砖应加３根Ф６拉结钢筋，其伸入墙身长度不宜小于５００ｍｍ，另一端应与柱内钢筋扎结（图４．７．１４－ｂ）。

４．７．１４．３ 对钢筋混凝土外墙，在洞口两侧应设置钢筋混凝土柱，柱上、下端主筋应伸入顶、底板，并应满足锚固长度要求（图４．７．１４－ｃ），且应在洞口四角各设置２Ф１２斜向构造钢筋，其长度为８００ｍｍ（图４．７．１４－ｄ）。

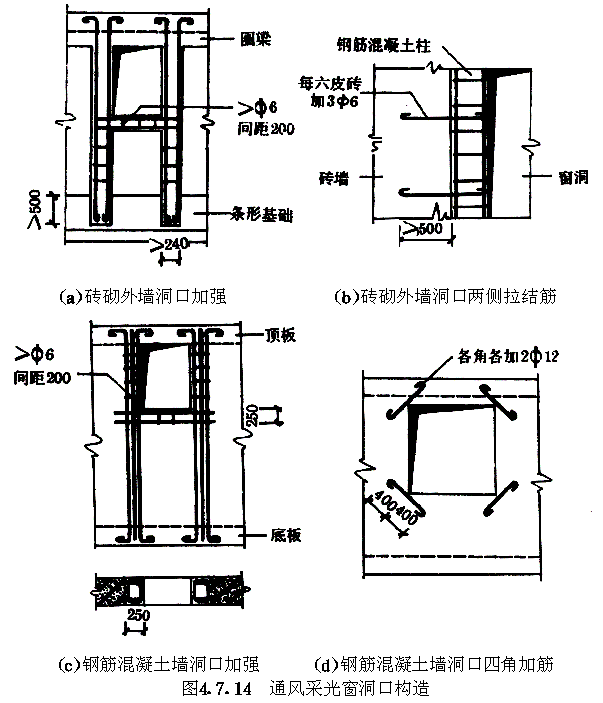

图４．７．１４通风采光窗洞口构造

４．７．１５ 混合结构的防空地下室，由防护密闭门至密闭门的防护密闭段，应采用钢筋混凝土整体结构。
