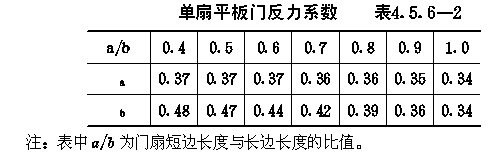

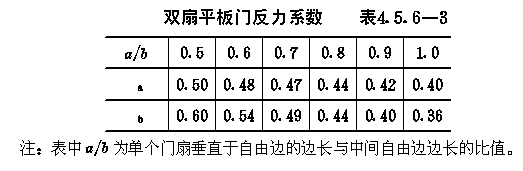

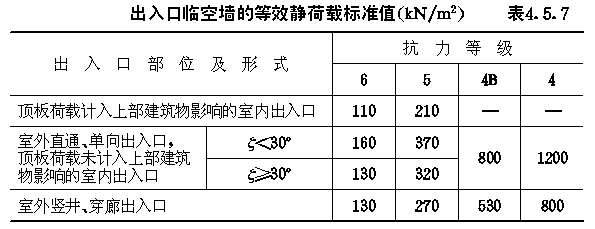

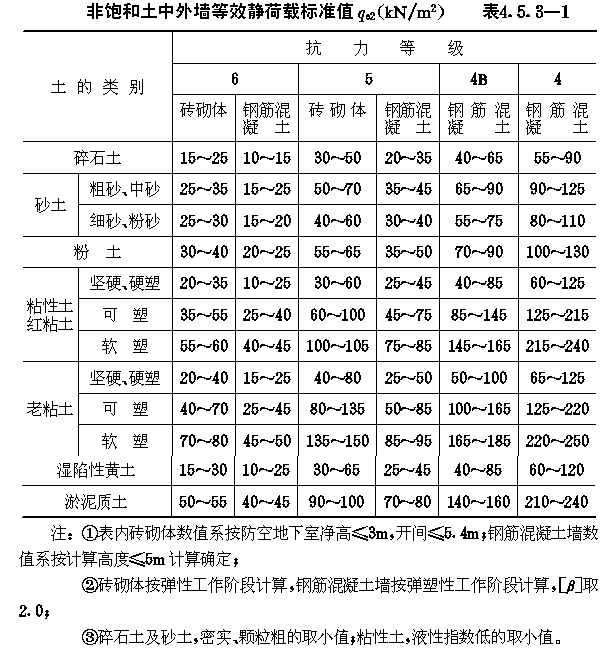

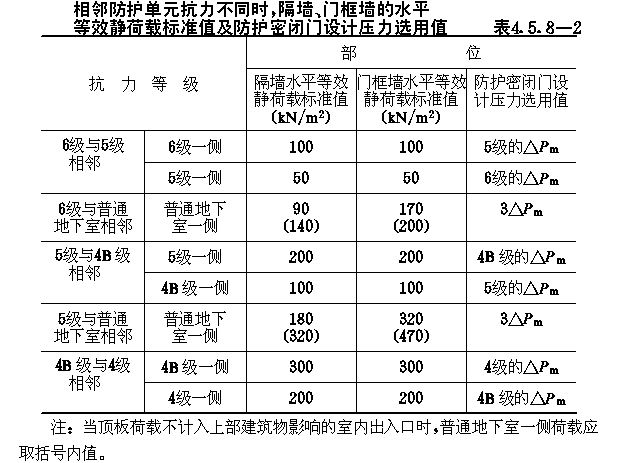

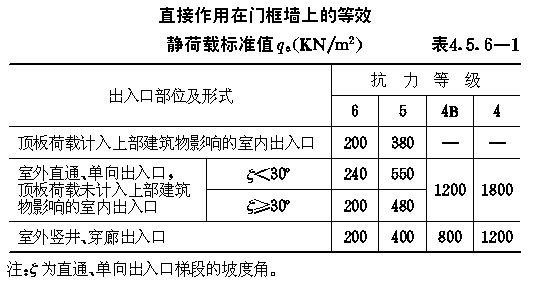

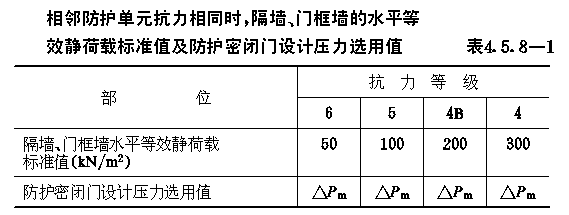

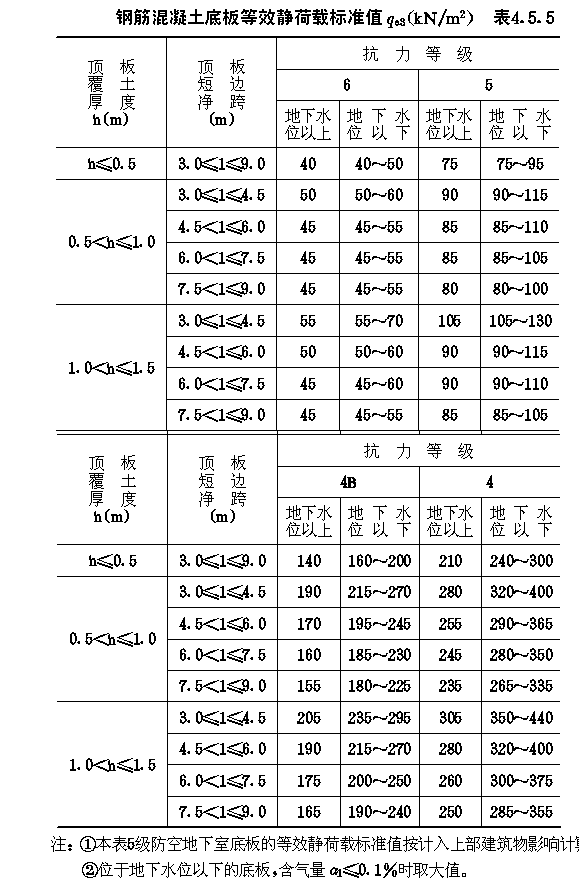

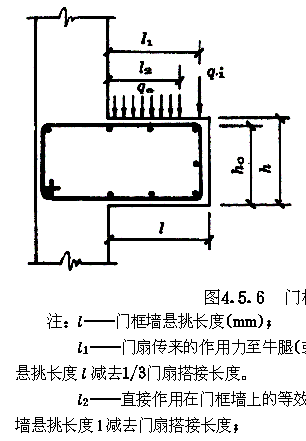

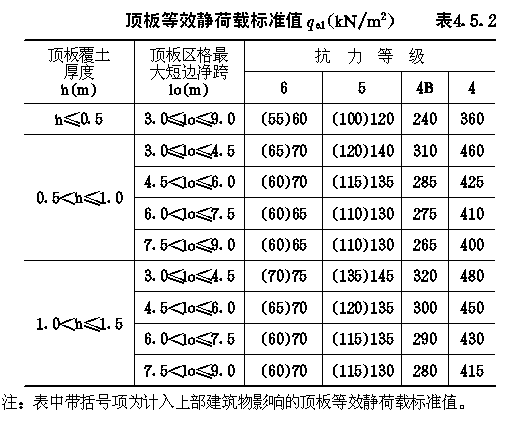

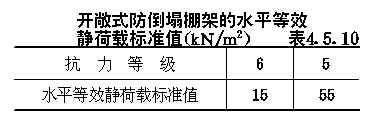

４．５ 常用结构等效静荷载标准值 ４．５．１ 作用在防空地下室结构各部位的等效静荷载标准值，除可按本规范４．２～４．４节的公式计算外，当条件符合时，也可按本节的表格直接选用。 ４．５．２ 当防空地下室的顶板为钢筋混凝土梁板结构，且按允许延性比［β］等于３计算时，顶板的等效静荷载标准值ｑｅ１可按表４．５．２采用。 顶板等效静荷载标准值ｑｅ１（ｋＮ/ｍ２）表４．５．２ ４．５．３ 防空地下室土中外墙的等效静荷载标准值ｑｅ２，当未计入上部建筑物对外墙影响时，可按表４．５．３－１、４．５．３－２采用；当按本规范第４．２．７条的规定应计入上部建筑物影响时，土中外墙的等效静荷载标准值ｑｅ２应按表４．５．３－１、４．５．３－２规定数值乘以系数λ采用。６级时，λ＝１．１；５级时，λ＝１．２；４Ｂ级时，λ＝１．２５。 ４．５．４ 对按本规范第３．３．７．１款规定，高出室外地面的６级防空地下室，直接承受空气冲击波单向作用的钢筋混凝土外墙按弹塑性工作阶段设计时，其等效静荷载的标准值ｑｅ２取１３０ｋＮ/ｍ２。 ４．５．５ 防空地下室钢筋混凝土底板的等效静荷载标准值ｑｅ３，可按表４．５．５采用。 非饱和土中外墙等效静荷载标准值ｑｅ２（ｋＮ/ｍ２）表４．５．３－１ 静荷载标准值ｑｅ２（ｋＮ/ｍ２）表４．５．３－２ 钢筋混凝土底板等效静荷载标准值ｑｅ３（ｋＮ/ｍ２）表４．５．５ ４．５．６ 支承平板防护密闭门的钢筋混凝土门框墙（图４．５．６），其等效静荷载的标准值可按下列规定确定。 ４．５．６．１ 直接作用在门框墙上的等效静荷载标准值ｑｅ，可按表４．５．６－１确定。 ４．５．６．２ 由门扇传来的等效静荷载标准值，根据门扇形式，可分别按下列公式计算： （１）单扇平板门 ｑｉａ＝ＫｄｆａＰｃα （４．５．６－１） 式中：ｑｉａ、ｑｉｂ——分别为沿门洞短边和长边单位长度作用力的标准值（Ｎ/ｍｍ）； 直接作用在门框墙上的等效静荷载标准值ｑｅ（ＫＮ/ｍ２）表４．５．６－１ 单扇平板门反力系数表４．５．６－２ （２）双扇平板门 ｑｉａ＝ＫｄｆａＰｃα（４．５．６－３） 式中：ｑｉａ、ｑｉｂ——分别为沿上下门框和两侧门框单位长度作用力的 双扇平板门反力系数表４．５．６－３ ４．５．７ 防空地下室出入口通道内的钢筋混凝土临空墙，当按允许延性比［β］等于２计算时，其等效静荷载标准值可按表４．５．７采用。 出入口临空墙的等效静荷载标准值（ｋＮ/ｍ２）表４．５．７ ４．５．８ 防空地下室相邻两个防护单元之间的隔墙、门框墙水平等效静荷载标准值及防护密闭门设计压力选用值，可按表４．５．８－１或表４．５．８－２采用。设计时，隔墙与门框墙两侧应分别按单侧受力计算配筋。 图４．５．６门框墙荷载分布 相邻防护单元抗力相同时，隔墙、门框墙的水平等效静荷载标准值及防护密闭门设计压力选用值表４．５．８－１ ４．５．９ 开设通风采光窗的防空地下室，其采光井处等效静荷载标准值，可按下列规定确定。 ４．５．９．１ 当战时采用挡窗板加覆土的防护方式（图３．４．２９－ａ）时，挡窗板及采光井内墙的水平等效静荷载标准值，可按表４．５．３－１采用。 ４．５．９．２ 当战时采用盖板加覆土防护方式（图３．４．２９－ｂ）时，采光井外墙的水平等效静荷载标准值，可按表４．５．３－１、表４．５．３－２采用，盖板的垂直等效静荷载标准值可按下式计算： ｑｃ＝１．２Ｋ△Ｐｍｓ （４．５．９） ４．５．９．３ 当按本规范第３．３．７．１款规定在高出地面外墙开设窗孔时，外墙和档窗板的水平等效静荷载标准值可分别取１３０ｋＮ/ｍ２及１５０ｋＮ/ｍ２。 相邻防护单元抗力不同时，隔墙、门框墙的水平等效静荷载标准值及防护密闭门设计压力选用值表４．５．８－２ ４．５．１０ 防空地下室室外开敞式防倒塌棚架，由空气冲击波动压产生的水平等效静荷载标准值可按表４．５．１０采用，由房屋倒塌产生的垂直等效静荷载标准值可取５０ｋＮ/ｍ２，两者应按不同时作用计算。 开敞式防倒塌棚架的水平等效静荷载标准值（ｋＮ/ｍ２）表４．５．１０ |
