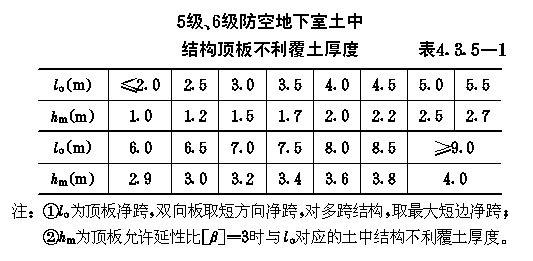

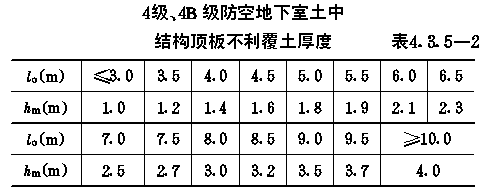

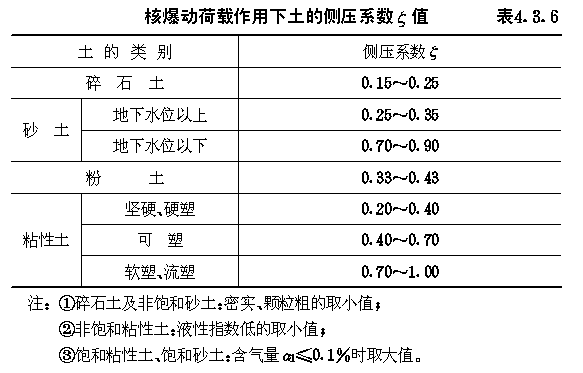

４．３ 荷载及荷载组合 ４．３．１ 作用在防空地下室结构上的荷载，应包括核爆动荷载、上部建筑物自重、土压力、水压力及防空地下室自重等。对核爆动荷载，设计时采用一次作用。 ４．３．２ 全埋式防空地下室结构上的核爆动荷载，可按同时均匀作用在结构各部位设计（图４．３．２－ａ）。 当６级防空地下室顶板底面高出室外地面时，尚应验算地面空气冲击波对高出地面外墙的单向作用（图４．３．２－ｂ）。 图４．３．２结构周边核爆动荷载作用方式 ４．３．３ 防空地下室结构顶板的核爆动荷载最大压力Ｐｃ１及升压时间ｔｏｈ可按下列公式计算。 ４．３．３．１ 顶板计算中不计入上部建筑物影响的防空地下室： Ｐｃ１＝ＫＰｈ （４．３．３－１） ｔｏｈ＝（γ－１）(ｈ/υｏ) （４．３．３－２） 式中：Ｐｃ１——防空地下室结构顶板的核爆动荷载最大压力（ｋＮ/ｍ２）； ４．３．３．２ 顶板计算中计入上部建筑物影响的防空地下室： Ｐｃ１＝ＫＰｈ （４．３．３－３） ｔｏｈ＝０．０２５＋（γ－１）(ｈ/υｏ） （４．３．３－４） ４．３．４ 结构顶板核爆动荷载综合反射系数Ｋ可按下列规定确定。 ４．３．４．１ 覆土厚度ｈ为０时，Ｋ＝１．０； ４．３．４．２ 覆土厚度ｈ大于或等于结构不利覆土厚度ｈｍ时，非饱和土的Ｋ值可按表４．３．４确定，饱和土的Ｋ值可按下列规定确定： （１）当△Ｐｍ（Ｎ/ｍｍ２）＞２０α１时，平顶结构Ｋ＝２．０，非平顶结构Ｋ＝１．８； （２）当△Ｐｍ（Ｎ/ｍｍ２）＜１６α１时，Ｋ值按非饱和土确定； （３）当１６α１≤△Ｐｍ（Ｎ/ｍｍ２）≤２０α１时，Ｋ值可按线性内插确定。 ４．３．４．３ 结构顶板覆土厚度ｈ小于结构不利覆土厚度ｈｍ时，Ｋ值可按线性内插确定。对主体结构，当结构顶板覆土厚度ｈ不大于０．５ｍ时，综合反射系数Ｋ值可取１．０。 ｈ≥ｈｍ时非饱和土的综合反射系数Ｋ值表４．３．４ ４．３．５ 土中结构顶板的不利覆土厚度ｈｍ，可按表４．３．５－１、表４．３．５－２采用。 ５级、６级防空地下室土中结构顶板不利覆土厚度表４．３．５－１ ４．３．６ 土中结构外墙上的水平均布核爆动荷载的最大压力Ｐｃ２及升压时间ｔｏｈ可按下列公式计算： Ｐｃ２＝ζＰｈ （４．３．６－１） ｔＱｈ＝（γ－１）(ｈ/υｏ) （４．３．６－２） 式中：Ｐｃ２——土中结构外墙上的水平均布核爆动荷载的最大压力（ｋＮ/ｍ２）； ４级、４Ｂ级防空地下室土中结构顶板不利覆土厚度表４．３．５－２ 核爆动荷载作用下土的侧压系数ζ值表４．３．６ ４．３．７ 当６级防空地下室的顶板底面按本规范第３．３．７条规定高出地面，直接承受空气冲击波作用的外墙最大水平均布压力Ｐｃ２′可取２Ｐｍ。 ４．３．８ 结构底板上核爆动荷载最大压力可按下式计算： Ｐｃ３＝ηＰｃ１ （４．３．８） 式中：Ｐｃ３——结构底板上核爆动荷载最大压力（ｋＮ/ｍ２）； ４．３．９ 作用在防空地下室出入口通道内临空墙、门框墙的最大压力值Ｐｃ，可按表４．３．９取值。 出入口通道内临空墙、门框墙最大压力值Ｐｃ表４．３．９ ４．３．１０ 防空地下室出入口通道内防护密闭门及防爆波活门，应按表４．３．１０的规定选用定型产品。相邻两防护单元之间防护密闭门，应按表４．５．８－１及４．５．８－２的规定选用定型产品。 出入口通道内防护密闭门及防爆波活门设计压力选用值表４．３．１０ ４．３．１１ 防空地下室的室内出入口，除临空墙外，其它与防空地下室无关的墙、楼梯踏步和休息平台等均不计入核爆动荷载作用。 ４．３．１２ 防空地下室室外出入口土中通道结构上的核爆动荷载，可按下列规定采用。 ４．３．１２．１ 有顶板的通道结构，按承受土中压缩波产生的核爆动荷载计算，其值可按本规范４．３．３～４．３．６条及第４．３．８条确定。 ４．３．１２．２ 无顶板敞开段通道结构，可不验算核爆动荷载作用。 ４．３．１２．３ 土中竖井结构，无论有无顶板，均按由土中压缩波产生的法向均布动荷载计算，其值可按本规范第４．３．６条的规定确定。 ４．３．１３ 作用在扩散室与防空地下室内部房间相邻的隔墙上最大压力，可按消波系统的余压确定。扩散室与土直接接触的外墙、顶板及底板均可按外部核爆动荷载计算。 ４．３．１４ 防空地下室结构的荷载组合，可按表４．３．１４的规定确定。 防空地下室结构荷载组合表４．３．１４-1 防空地下室结构荷载组合表４．３．１４-2
|
