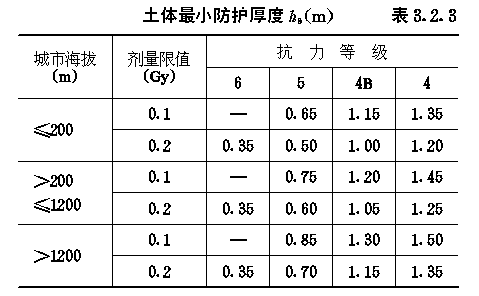

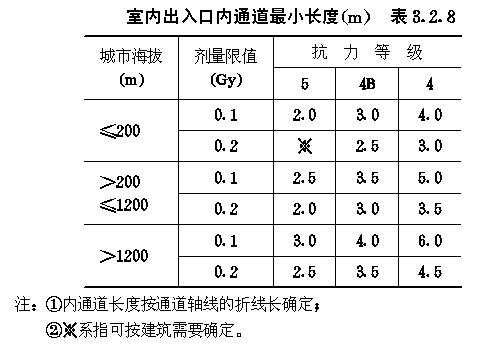

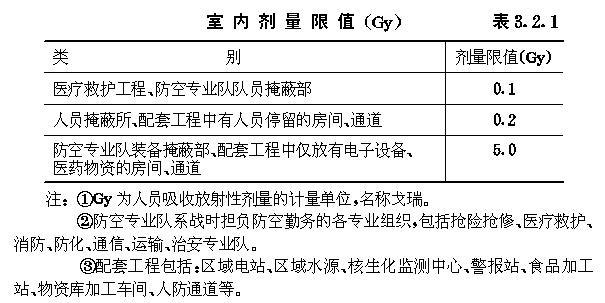

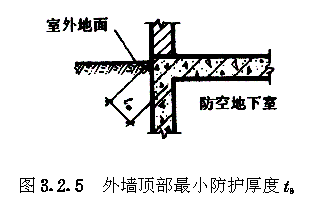

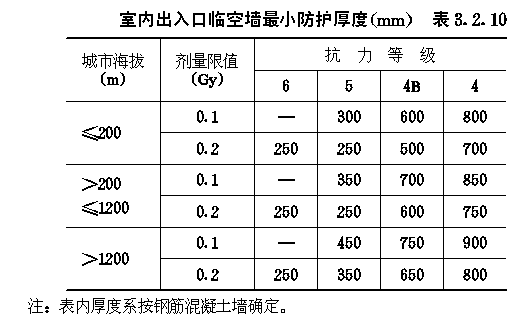

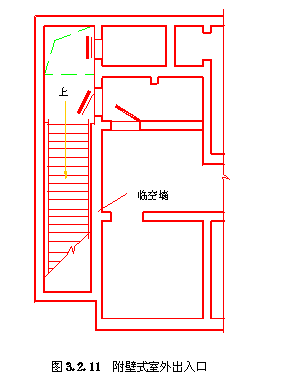

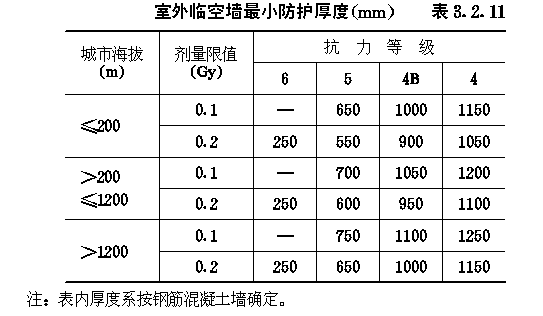

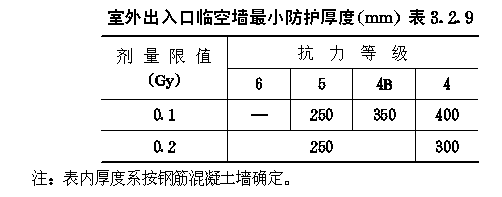

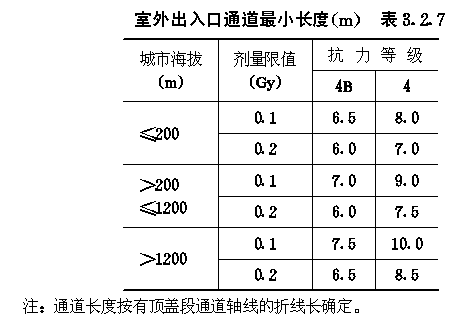

３．２ 早期核辐射的防护 ３．２．１ 防空地下室室内早期核辐射剂量的设计限值（以下简称剂量限值）应满足表３．２．１的要求。 ３．２．２ ４级及以下的防空地下室，其室内剂量限值为５．０Ｇｙ的房间或通道可不进行防早期核辐射验算。 ３．２．３ 防空地下室顶板上面覆土的最小厚度，应满足下式要求： ｈｔ≥ｈｓ－ζｚｄ１（３．２．３） 式中：ｈｔ——覆土最小厚度（ｍ）； ３．２．４ 当防空地下室上方设有管道层或普通地下室，且满足下列各项要求时，其顶板上面可不覆土： ３．２．４．１ 管道层或普通地下室的外墙，战时没有门窗等孔口； ３．２．４．２ 管道层或普通地下室的顶板最小厚度应满足下式要求： ｄｇ＝（ｈｓ－ζｚ１ｄ１）/ζｚｇ （３．２．４－１） 式中：ｄｇ——顶板最小厚度，对空心楼板系指折算成实心的厚度（ｍ）； ３．２．４．３ 高出室外地面的管道层或普通地下室外墙的最小厚度，应满足下式要求： ｄｑ＝（ｈｓ－ζｚ１ｄ１）/ζｚｑ （３．２．４－２） 式中：ｄｑ——外墙最小厚度（ｍ）； ３．２．５ 全埋式防空地下室外墙顶部应采用钢筋混凝土，其最小防护厚度ｔｓ应满足表３．２．５的要求（图３．２．５）。 外墙顶部最小防护厚度ｔ（ｍ）表３．２．５ ３．２．６ 非全埋式的６级防空地下室，其室外地面以上的钢筋混凝土外墙厚度不应小于２５０ｍｍ。 ３．２．７ ５级及以上的防空地下室，其阶梯式、坡道式室外出入口不宜采用直通式。６级防空地下室，其通道长度可按建筑需要确定。５级防空地下室，当通道具有一个９０°拐弯时，其通道长度可按建筑需要确定。４级和４Ｂ级防空地下室，当通道具有一个９０°拐弯，且通道净宽不大于２ｍ时，其通道最小长度应满足表３．２．７的要求；当通道净宽大于２ｍ时，其通道最小长度应乘以修正系数ζｘ，其值可按下式计算： ζｘ＝０．８ｂＴ－０．６ （３．２．７） 式中：ζｘ——通道长度修正系数； 室外出入口通道最小长度（ｍ）表３．２．７ ３．２．８ ５级及以上的防空地下室，其室内出入口不宜采用无拐弯形式。当室内出入口具有一个９０°拐弯时，自防护密闭门至最后道密闭门之间的通道（亦称内通道）最小长度，应满足表３．２．８的要求（图３．２．８）。 室内出入口内通道最小长度（ｍ）表３．２．８ ３．２．９ 符合第３．２．７条要求的室外出入口，其临空墙最小防护厚度应满足表３．２．９的要求。 图３．２．８室内出入口作法有无拐弯示意 室外出入口临空墙最小防护厚度（ｍｍ）表３．２．９ ３．２．１０ 室内出入口临空墙最小防护厚度应满足表３．２．１０的要求。 ３．２．１１ 附壁式室外出入口，其临空墙的最小防护厚度应满足表３．２．１１的要求（图３．２．１１）。 室内出入口临空墙最小防护厚度（ｍｍ）表３．２．１０ 室外临空墙最小防护厚度（ｍｍ）表３．２．１１ ３．２．１２ 当钢筋混凝土临空墙厚度不能满足最小防护厚度要求时，可按下列方法之一进行处理： ３．２．１２．１ 采用砌砖加厚墙体。复合墙的总折算厚度不应小于最小防护厚度。其总折算厚度可按下式计算： ｄｔｏ＝ｄｃ＋０．７ｄｂｒ （３．２．１２） 式中：ｄｔｏ——复合墙总折算厚度（ｍｍ）； ３．２．１２．２ 临空墙内侧的房间，战时不得作为人员工作或掩蔽使用。 图３．２．１１附壁式室外出入口
|
