考试合格标准

１０．１ 操作技能考试合格标准

１０．１．１ 试件的焊缝经外观检查应符合下列要求：

ａ．焊缝边缘应平缓圆滑过渡到母材，焊缝表面应是原始状态；

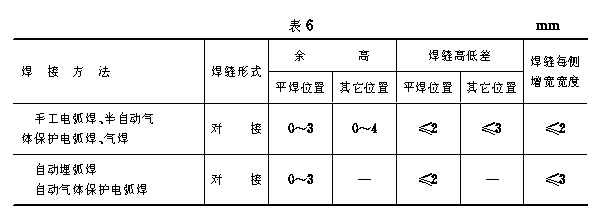

ｂ．对接试件焊缝几何形状尺寸应符合表６的规定； 对于Ⅰ形对接试件，焊缝直线度不大于２ｍｍ，焊缝宽度差不大于３ｍｍ不检测每侧增宽。

ｃ．管板试件角焊缝脚Ｋ等于δ０＋（２／４）ｍｍ；板状Ｔ形接头（角焊缝）焊脚Ｋ等于８±１ｍｍ。焊缝表面凸度或凹度均不大于２ｍｍ。

ｄ．手工电弧焊、气焊、气体保护电弧焊焊缝表面缺陷应符合表７规定。

ｅ．自动埋弧焊焊缝表面不得有裂纹、末熔合、夹渣、气孔、咬边和焊瘤。

１０．１．２ 对接试件错边量应小于或等于０．１δ（δ０）但不得大于２ｍｍ。

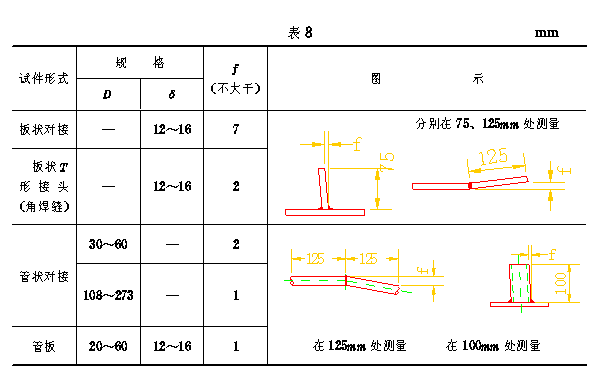

１０．１．３ 试件焊接角变形应符合表８规定。

１０．１．４ 焊缝ｘ射线探伤、磁粉探伤，焊缝质量均不低于标准的Ⅱ级。

１０．１．５ 断口检验应符合下列要求：断口在焊缝金属内，断面上不得有裂纹和未熔合；单个气孔或夹渣的最大长度均应小于或等于１．５ｍｍ，相邻两缺陷（气孔或夹渣）间的距离，应超过其中最大缺陷长度的五倍；沿焊缝长度方向１０δ０范围内，气孔和夹渣的累计长度小于或等于δ０；沿壁厚方向同一直线上各种缺陷总和小于或等于０．３δ０，且小于或等于１．５ｍｍ。当断口位于母材时，试验无效。

１０．１．６ 通球检验 通球通过试件内孔为合格。

１０．１．７ 金相宏观检查应符合下列要求：焊缝和热影响区不得有裂纹、未熔合、根部未焊透小于或等于１．５ｍｍ；气孔或夹渣不得多于１个，并且小于或等于１．５ｍｍ。

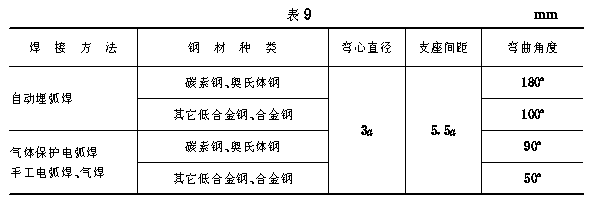

１０．１．８ 焊接接头弯曲试验应符合表９的规定。当试样弯曲到表９规定角度时，其拉伸面上不得有长度大于１．５ｍｍ横向（沿试样宽度方向）裂纹；或长度大于３ｍｍ的纵向（沿试样长度方向）裂纹。试样四棱角出现的裂纹不计。 如为焊接缺陷所造成的裂纹，应重新取样进行试验。

１０．２ 基本理论知识考试合格标准，采用１００分制，６０分为合格。

１０．３ 操作技能考试和基本理论知识考试均达到合格标准，定为焊工技术考试合格。
